回转式烘干机

发布时间:2021-7-24


简介

种类:滚筒干燥设备

应用:农业,化工,能源矿产及其他行业

新旧程度:全新设备

原产地:China

保修期:1年

机械测试报告:可提供

视频出厂验货:可提供

核心组件质保期:1年

核心组件:轴承, 齿轮, 电机, PLC, 发动机

热源:煤炭,木材,天燃气,燃油

材料:Q235B碳钢

使用:烘干潮湿物料

功能:高效干燥

烘干过程:连续自动烘干

温度范围: RT ~ 200C/300C/400C/500C

产品简介:

烘干机是化肥生产线上的重要设备。它不仅可以干燥氮磷钾肥,还可以干燥有机肥和其他多种肥料。此外,还可广泛用于采矿业、砂干、煤干、医药工业等诸多行业。

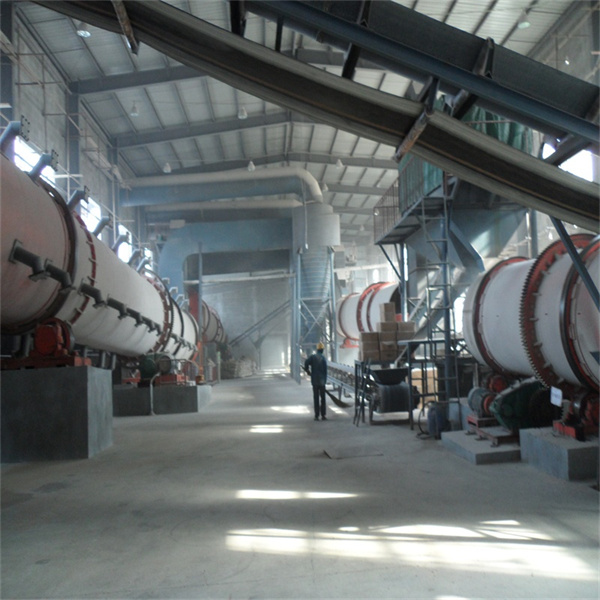

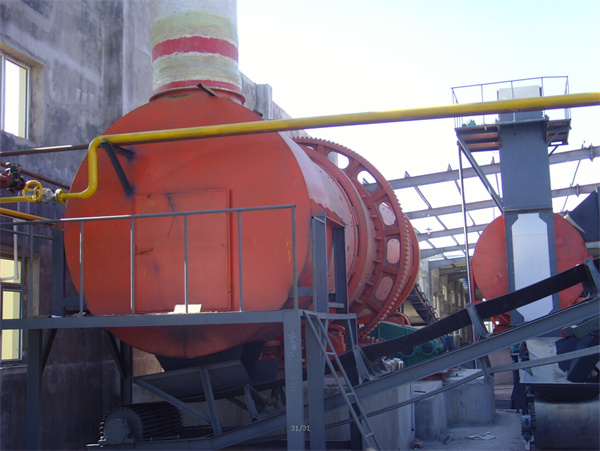

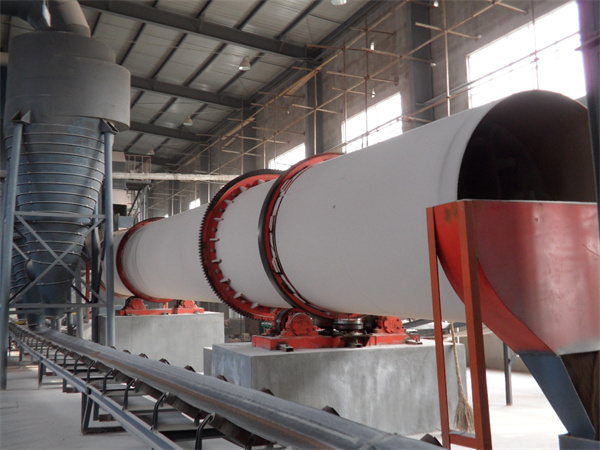

外部结构

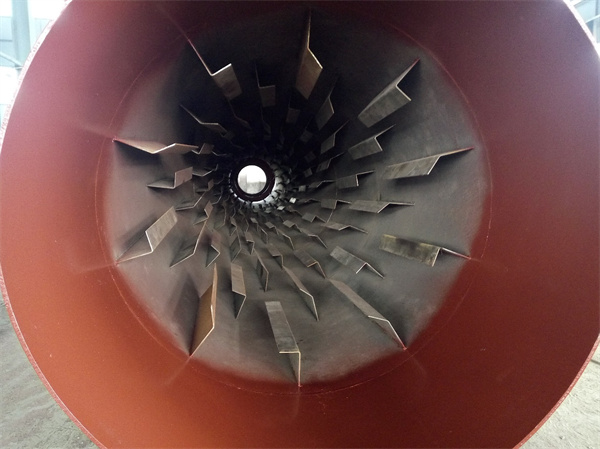

内部结构




1.回转式烘干机的组成部分

1.1筒体:回转式烘干机筒体可以由多种材料制成,包括碳钢、不锈钢和各种合金。

1.2原料进料:原料进料区,也称为进料溜槽,是将原料送入系统的地方,通常由溜槽进料。

1.3驱动组件:驱动组件是使滚筒转动的机构。这里有几种选择,但齿圈和小齿轮是最好的选择。

1.4滚:滚圈为滚筒增加了结构支撑。

1.5挡轮:挡轮推动滚圈,防止滚筒漂移或水平移动。

1.6抄板:可提供多种设计,物料在筒体内借助挡板的作用翻转,有助于最大限度地提高物料和干燥空气之间的传热效率。

1.7出料:出料端是产品离开烘干机的地方。在这里,产品可以进入工艺流程的下一个步骤。

1.8振打装置:振打装置有助于防止烘干机内部物料粘壁。

2.回转式烘干机是如何工作的

烘干机内部整体为组合式升举抄板布局,湿物料或者含水分的物料经提升机输送到转筒内,这些湿物料被转筒壁上的抄板反复抄起、抛落,与转筒内的热空气充分接触,将热量传递给物料,从而使物料温度不断升高,水分不断被蒸发,符合水分要求的物料从下部出料口卸料,带着水蒸气的气体由烟囱被风机抽走。

3.产品性能:

1.该机筒体采用组装式结构,便于运输

2.增设造粒区,造粒效果好,增强颗粒表面光洁度及强度。

3.扬料板采用组合式结构,热交换充分

4.该机配置温度计、振打装置、密封装置。

4.技术参数:

型号

规格(m)

生产能力(t/h)

倾角(度)

进气温度(℃)

出料含水量(%)

转速(r/min)

功率(kw)

重量(t)

HG1212

φ1.2×12

1-2

2-3

110-300

1-4

5

11

10

HG1515

φ1.5×15

3-4

2-3

110-300

1-4

4.5

15

16

HG1818

φ1.8×18

5-7

2-3

110-300

1-4

4

22

25

HG2020

φ2.0×20

8-10

2-3

110-300

1-4

4

30

28

HG2222

φ2.2×22

10-14

2-3

110-300

1-4

4

37

45

HG2424

φ2.4×24

14-16

2-3

110-300

1-4

3.68

55

56

HG2626

φ2.6×26

16-18

2-3

110-300

1-4

3

75

78

HG2828

φ2.8×28

18-20

2-3

110-300

1-4

3

90

98

HG3030

φ3.0×30

20-30

2-3

110-300

1-4

3

132

137

HG3232

φ3.2×32

30-35

2-3

110-300

1-4

3

150

144

注:更多产品规格可根据客户需要定制。

7.肥料生产工艺

1.配料: 各种原材料(进入电子皮带秤,通过电子皮带秤准确测量每种原材料的重量和比例。电子皮带秤由自动计算机控制。

2.造粒: 将原料输送至圆盘造粒机或者转股造粒机,制成新鲜颗粒。
3.烘干: 造粒后,虽然已经形成颗粒,但颗粒水分过高,因此它们将被输送到回转烘干机中进行干燥。

4.冷却: 从烘干机出来的颗粒温度很高,需要将颗粒送入回转冷却机进行冷却,以进一步增加颗粒强度并减少水分。
5.筛分: 冷却后,将颗粒通过筛分机以分离粗颗粒和细粉,最终得到产品。大颗粒和细粉将通过粉碎机粉碎并回收到造粒机,使它们再次参与造粒过程。
6.涂膜: 将筛分后的颗粒送入涂膜机,在颗粒表面喷涂一层膜,防止与空气接触造成板结。

7.包装: 包装后,将肥料颗粒送入自动包装机,包装并存放。

备注: 该造粒工艺可用于生产各种肥料,包括氮磷钾肥料、有机肥、腐植酸肥料和控释肥等,它可以用于数百种配方的肥料。这条生产线是一条多功能生产线。

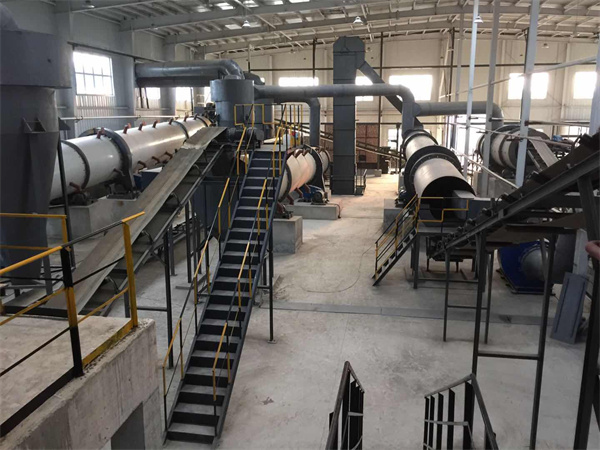

8.项目介绍
